煤礦井下斯監測系統

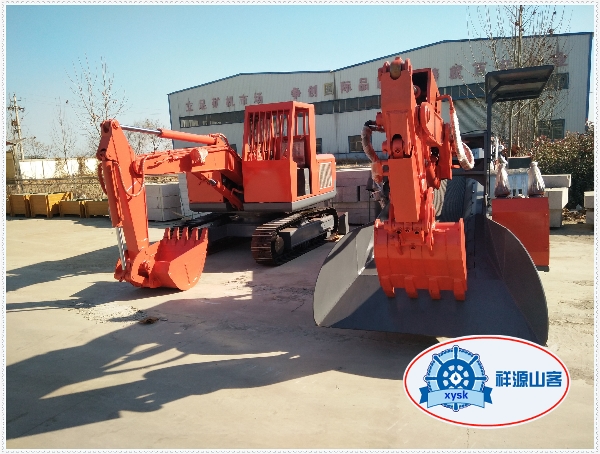

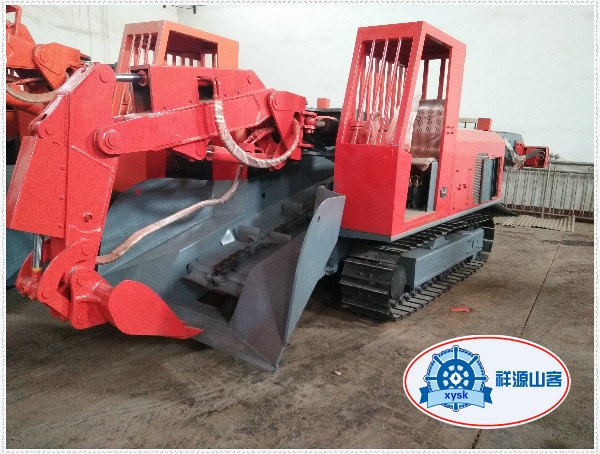

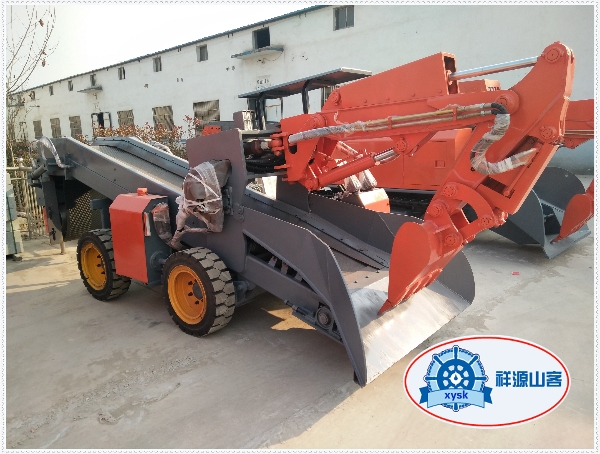

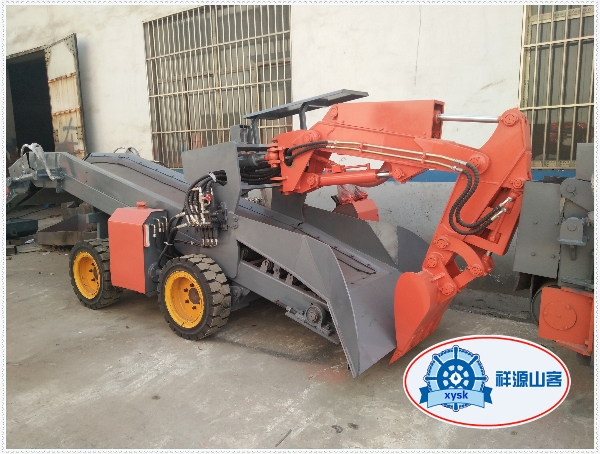

1、防爆挖掘機工作面通風安環監控系統(詳見甲烷傳感器設置圖)

⑴、工作面共安裝：一個監測分站(S)，一個瓦斯電閉鎖，四個甲烷傳感器(T₁、T₂、T₃ T₄)。

⑵、監測分站安裝在下運輸巷，并與地面瓦斯監測系統聯網，甲烷傳感器(T₁)1下口往外10m，斷電范圍，工作面運輸巷、工作面及回風流經的巷道所有非本質安環型電器設備。(T₂)安裝在采面上隅角，距頂不大于300mm，距幫不小于200mm，距切頂線不大于500mm；(T₃)甲烷傳感器安裝在上回風巷距煤壁5～10m范圍內；(T₄ )安裝在回風巷距回風口10～15m范圍內，斷電范圍，工作面及回風流經的巷道所有非本質安環型電器設備。

⑶、控制區域：要求瓦斯電閉鎖在瓦斯超限時能自動切斷工作面運輸巷、工作面及回風流經的巷道內全部非本質安環型的電器設備和線路。

2、電源電纜及信號電纜敷設

①電源電纜：運輸巷由Ⅱ采區配電所總開關(K)引出一條660V供電線路，由開關(K₂、K₃)控制,供皮帶、潛水泵、刮板運輸機、綜合保護等。

②信號電纜：由監測分站引出四條監測電纜，一條沿運輸巷敷設至工作面5～10m范圍內，接傳感器(T₁)；一條沿回風巷敷設至1面上出口接傳感器(T₂)、 (T₃)，兩條敷設至回風巷接回風口處，接(T₄)和溫度、風速、一氧化碳及風門開關傳感器等。

(3)甲烷傳感器報警點、斷電點、復電點及斷電范圍。
